Grounding & Proteksi Petir: Target <5 Ohm dan Cara Uji Lapangan yang Benar

Di lapangan, petir jarang “minta izin”. Ia datang ketika hujan, panel sedang sibuk, dan operasional tidak bisa berhenti. Di momen itu, sistem pentanahan bukan sekadar item BoQ—melainkan penentu apakah lonjakan energi dialirkan aman atau berubah jadi kerusakan berantai. Salah satu pembahasan teknis tentang pengukuran tahanan pentanahan dan praktik pengujiannya bisa dilihat pada artikel jurnal terkait pengujian tahanan pentanahan. Namun, agar tidak berhenti sebagai “teori kampus”, artikel ini akan mengunci prosedur yang bisa dipakai teknisi di lokasi—dan menutup dengan satu standar yang sering disebut tapi sering keliru diterapkan: standar resistansi grounding 5ohm.

Dari sisi riset, performa sistem grounding juga dipengaruhi oleh konfigurasi elektroda, kondisi tanah, dan metode pemasangan—bukan hanya merek material. Landasan ini dibahas dalam penelitian tentang karakteristik sistem pentanahan dan pengaruh kondisi tanah, yang menegaskan pentingnya pendekatan berbasis data saat merancang dan menguji. Tema ini perlu diangkat karena banyak proyek “sudah pasang grounding”, tetapi gagal saat audit, commissioning, atau saat gangguan petir terjadi—biasanya karena metode uji di lapangan tidak disiplin, dan target resistansi tidak dikaitkan dengan risiko instalasi.

Kesimpulan cepat (biar langsung kebayang):

• Target <5 ohm bukan mantra; ia harus dibaca bersama fungsi instalasi, SPD, dan kondisi tanah.
• Uji grounding yang benar wajib memisahkan jalur, mengatur jarak patok, dan menghindari “hasil cantik” palsu.
• Bila angka sulit turun, solusi utamanya bukan memaksa alat ukur—melainkan optimasi elektroda, kelembapan, dan desain grid.

1. Kenapa Angka <5 Ohm Jadi Patokan Populer?

Banyak dokumen proyek menuliskan “<5 ohm” karena praktis, mudah diaudit, dan sering dipakai sebagai target minimum untuk instalasi bangunan/industri. Tetapi angka ini tidak boleh berdiri sendiri; ia harus dipahami sebagai bagian dari sistem proteksi: jalur arus gangguan, proteksi petir eksternal (LPS), dan proteksi lonjakan (SPD).

Apa yang sebenarnya diwakili oleh resistansi pentanahan

• Kemampuan tanah + elektroda melepas arus ke bumi
• Kualitas kontak antara elektroda, tanah, dan sambungan (joint)
• Stabilitas nilai saat musim berubah (kering vs basah)

Kapan <5 ohm umumnya memadai (dan kapan perlu lebih ketat)

• Umumnya memadai untuk banyak instalasi bangunan/industri dengan desain grounding yang benar.
• Bisa perlu lebih ketat untuk area sensitif: data center, instrumentasi kritikal, proses dengan risiko downtime tinggi.

2. Grounding Bukan Cuma Batang Tembaga—Ini Sistem

Di proyek, kesalahan umum adalah menganggap grounding selesai setelah “paku bumi dipasang”. Padahal, yang diuji adalah sistem: elektroda, konduktor, sambungan, bonding, dan koneksi ke panel/struktur.

Komponen yang wajib dipastikan sebelum bicara angka

• Elektroda (rod/plate/ring/grid) sesuai desain
• Konduktor pentanahan dengan ukuran dan rute yang benar
• Sambungan (exothermic welding/clamp) yang tahan korosi
• Bonding ke struktur metal, pipa, tray, dan enclosure

Red flag yang sering membuat hasil uji “tidak stabil”

• Sambungan longgar/korosi
• Konduktor terlalu panjang tanpa pertimbangan impedansi
• Grounding terhubung ke banyak jalur saat pengukuran (nilai terlihat rendah tapi palsu)

3. Konteks Industri: Kenapa Audit Grounding Lebih Ketat di Kawasan Pabrik

Di kawasan industri, grounding bukan hanya soal keselamatan manusia, tetapi juga reliabilitas proses: panel MCC, VFD, PLC, jaringan kontrol, dan instrumentasi sensitif terhadap surge. Karena itu, spesifikasi sering menuntut dokumentasi pengujian, label, dan traceability.

Untuk kebutuhan fasilitas manufaktur dan utilitas, referensi layanan kontraktor industri Karawang bisa membantu memetakan kebutuhan grounding–proteksi petir yang terintegrasi dengan electrical industri dan commissioning.

Praktik dokumentasi yang biasanya diminta owner industri

• Skema single line + layout grounding terbaru (as-built)
• Titik uji dan hasil pengukuran per lokasi
• Foto sambungan dan jalur konduktor (sebelum tertutup)

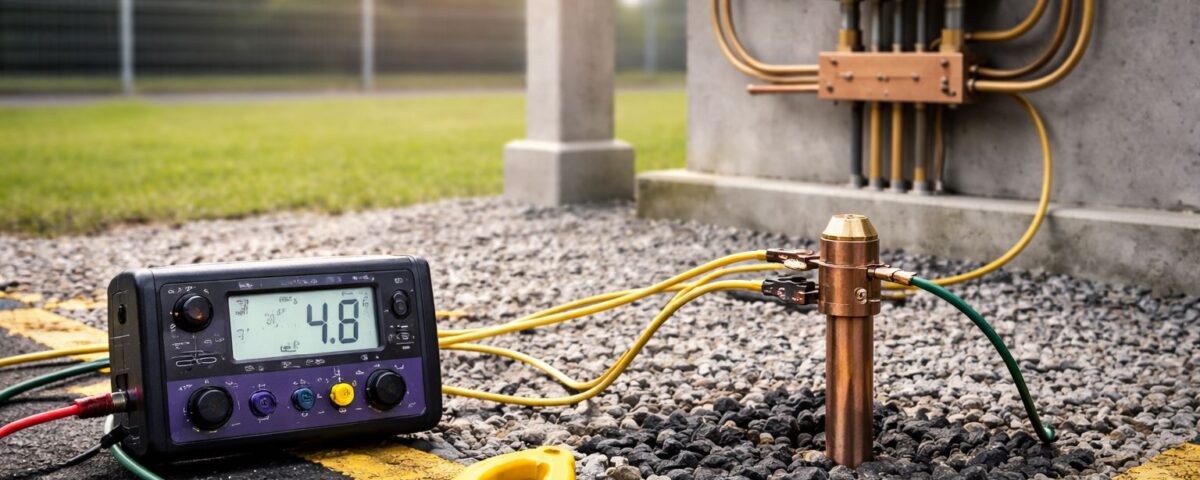

4. Cara Uji Grounding yang Benar: Metode 3 Titik (Fall-of-Potential)

Metode yang paling lazim untuk mengukur resistansi sistem pentanahan adalah 3-point / fall-of-potential menggunakan earth tester. Kuncinya adalah pemisahan sistem yang diuji dan penempatan patok yang benar.

Persiapan sebelum pengukuran

• Putuskan koneksi sistem grounding yang diuji dari jalur lain bila memungkinkan (hindari paralel ground).
• Pastikan area pengukuran aman dan patok tidak mengenai pipa/struktur metal tersembunyi.
• Catat kondisi tanah: kering/basah, hujan/kemarau, dan lokasi dekat pondasi.

Langkah uji 3 titik (ringkas tapi disiplin)

1. Pasang elektroda uji E pada sistem grounding yang diuji.
2. Tancapkan patok arus C pada jarak cukup jauh (mis. 30–50 m, menyesuaikan kondisi lokasi).
3. Tancapkan patok potensial P di antara E–C (umumnya sekitar 62% jarak sebagai titik awal).
4. Lakukan pembacaan, lalu geser P beberapa meter (mis. ±5%) untuk memastikan kurva stabil.
5. Jika hasil berubah besar saat P digeser, jarak C perlu diperjauh atau lokasi patok perlu dipindah.

Catatan penting: pengukuran yang “terlalu cepat selesai” sering justru yang paling berisiko salah.

5. Tabel Cepat: Penyebab Nilai Tinggi dan Solusi Lapangan

Nilai di atas target tidak selalu berarti desain gagal—seringkali ada faktor tanah, sambungan, atau metode uji. Tabel ini membantu troubleshooting tanpa menebak-nebak.

Untuk integrasi pekerjaan sipil–MEP–proteksi petir dalam satu scope proyek, konteks layanan kontraktor konstruksi Karawang relevan agar penanaman elektroda, jalur konduktor, dan akses uji tidak “ketabrak” pekerjaan lain.

6. How-To: Checklist Uji Grounding yang “Audit-Proof”

Bagian ini disusun sebagai alur praktis agar hasil uji dapat dipertanggungjawabkan (bukan sekadar angka di kertas). Keyword utama akan muncul natural di sini karena memang sering jadi target audit.

Langkah 1 — Tetapkan objek uji dan batasan sistem

• Tentukan: yang diuji grounding panel, grounding LPS, atau grid bangunan.
• Pastikan jalur paralel diputus/diisolasi bila diperlukan.

Langkah 2 — Validasi alat ukur dan kondisi lapangan

• Cek kalibrasi earth tester.
• Pastikan kabel uji dan konektor dalam kondisi baik.
• Catat cuaca, kelembapan tanah, dan lokasi pengukuran.

Langkah 3 — Terapkan uji 3 titik dengan verifikasi kurva

• Gunakan konfigurasi E–P–C.
• Geser P untuk memvalidasi kestabilan.
• Dokumentasikan jarak dan titik patok.

Langkah 4 — Bandingkan dengan target dan interpretasikan

• Jika target proyek adalah standar resistansi grounding 5ohm, tuliskan apakah nilai memenuhi saat kondisi tanah aktual.
• Jika nilai belum memenuhi, tentukan tindakan: tambah rod, ring, grid, atau perbaiki sambungan.

Langkah 5 — Buat paket bukti uji

• Foto titik uji, patok, layout jarak.
• Form hasil uji per lokasi.
• Tanda tangan pelaksana dan pengawas.

7. Integrasi Proteksi Petir: Grounding, Bonding, dan SPD Harus Nyambung

Proteksi petir yang baik bukan cuma pasang penangkal. Energi petir harus punya jalur turun (down conductor) yang terhubung ke grounding, dan lonjakan di jalur listrik/telekom harus ditahan oleh SPD—semuanya diikat oleh bonding yang rapi.

Di proyek yang menuntut standar K3, dokumentasi commissioning, dan integrasi electrical–IT, memilih perusahaan jasa konstruksi dengan sistem kerja yang rapi membantu memastikan grounding–proteksi petir bukan pekerjaan “tambahan”, melainkan bagian dari desain yang bisa diuji.

Tiga kesalahan integrasi yang paling sering

• Down conductor tidak punya jalur pendek dan “bersih” ke grounding
• SPD dipasang tanpa koordinasi kelas/level proteksi
• Bonding antar enclosure/struktur metal terputus-putus

Praktik ringkas yang mengurangi risiko surge

• Pastikan equipotential bonding di titik masuk layanan (service entrance)
• Koordinasikan SPD (Type 1/2/3 sesuai kebutuhan sistem)
• Minimalkan loop dan panjang jalur konduktor proteksi

8. Pertanyaan yang Sering Muncul di Lapangan (FAQ)

Apakah <5 ohm wajib untuk semua instalasi?

Tidak selalu. Banyak proyek memakai itu sebagai target umum, tetapi kebutuhan bisa berbeda tergantung risiko, jenis instalasi, dan persyaratan owner.

Kenapa hasil uji bisa bagus sekali, tapi setelah itu alat lain rusak saat petir?

Karena resistansi bukan satu-satunya parameter. Impedansi, bonding, rute konduktor, dan koordinasi SPD sangat menentukan saat surge terjadi.

Kapan waktu terbaik menguji grounding?

Saat instalasi sudah lengkap tetapi sebelum area tertutup/finishing, sehingga perbaikan jalur dan sambungan masih mudah dilakukan.

Bolehkah “menyiram air” supaya hasil turun?

Membasahi tanah bisa menurunkan nilai sementara, tetapi tidak mewakili kondisi operasi jangka panjang. Bila targetnya standar resistansi grounding 5ohm, perbaikan desain dan jumlah elektroda lebih sehat daripada trik sesaat.

Apa indikator sambungan grounding bermasalah?

Nilai uji fluktuatif, sambungan berkarat, clamp longgar, atau muncul pemanasan lokal saat gangguan.

9. Skenario Renovasi: Upgrade Grounding di Bangunan Eksisting

Bangunan eksisting sering punya tantangan unik: jalur kabel penuh, akses terbatas, dan dokumen as-built kurang lengkap. Upgrade grounding dan proteksi petir perlu strategi: penentuan titik elektroda baru, jalur konduktor yang minim gangguan, dan titik uji yang tetap bisa diakses.

Untuk pekerjaan pembaruan fasilitas, referensi layanan jasa renovasi bangunan Karawang relevan agar integrasi sipil–elektrikal–finishing berjalan rapi tanpa mengorbankan akses uji dan keselamatan.

Kapan upgrade biasanya diperlukan

• Ada penambahan beban besar (mesin, panel baru, VFD)
• Ada temuan audit K3/commissioning
• Ada insiden kerusakan berulang saat musim hujan

Strategi yang biasanya efektif

• Tambah ring/grid di perimeter jika memungkinkan
• Tambah rod paralel dengan jarak antar rod yang memadai
• Perbaiki bonding dan koordinasi SPD bersamaan (jangan parsial)

Menutup Risiko Petir dengan Data, Bukan Perkiraan

Pada akhirnya, mengakhiri artikel ini, target <5 ohm hanya akan bernilai jika pengukuran dilakukan benar dan desainnya responsif terhadap kondisi tanah—bukan sekadar mengejar angka di laporan. Sejalan dengan pemikiran Nikola Tesla tentang pentingnya pemahaman prinsip listrik: “The present is theirs; the future, for which I really worked, is mine.” — sistem proteksi yang rapi adalah investasi untuk “masa depan” instalasi: mengurangi downtime, menghindari kerusakan, dan mempermudah audit. Karena itu, ulangi disiplin uji dan desain sampai benar-benar memenuhi standar resistansi grounding 5ohm secara stabil.
