BIM untuk Proyek Industri: Manfaat Nyata yang Bisa Dirasakan Sekarang
20/05/2026
Pernah dengar cerita pabrik yang mesinnya sering error tanpa sebab jelas?
Atau karyawan yang kesetrum saat menyentuh bodi panel listrik?
Atau yang lebih parah: perangkat elektronik mahal mendadak mati total saat petir menyambar di kejauhan?
Kami mendengar cerita-cerita ini hampir setiap bulan dari klien di kawasan industri Karawang dan Cikarang.
Penyebabnya hampir selalu sama: grounding listrik yang tidak memenuhi standar. Atau bahkan — tidak ada grounding sama sekali.
Pakar UGM memproyeksikan pertumbuhan jasa konstruksi hingga 6 persen pada 2026, dan seiring bertambahnya pabrik baru, masalah grounding yang diabaikan sejak fase konstruksi akan semakin sering muncul sebagai petaka di kemudian hari.
Sebuah studi dari jurnal ketenagalistrikan Universitas 17 Agustus 1945 Jakarta bahkan menegaskan bahwa lebih dari 60% gangguan pada peralatan elektronik di lingkungan industri bersumber dari sistem grounding yang tidak memenuhi standar — bukan dari kerusakan komponen.
Kami memilih tema ini karena grounding adalah sistem paling tidak terlihat, paling jarang diperhatikan, tapi paling mahal akibatnya jika gagal. Artikel ini bukan untuk insinyur listrik yang sudah paham rumus-rumus. Tapi untuk Anda: pemilik pabrik, manajer fasilitas, atau siapa pun yang bertanggung jawab memastikan pabrik berjalan tanpa gangguan listrik yang mengganggu.
“Grounding yang benar tidak akan pernah Anda sadari keberadaannya — sampai suatu hari grounding itu tidak ada, dan Anda kehilangan jutaan rupiah dalam sekejap.”
— Tim Elektrikal PT NIKI FOUR, Karawang

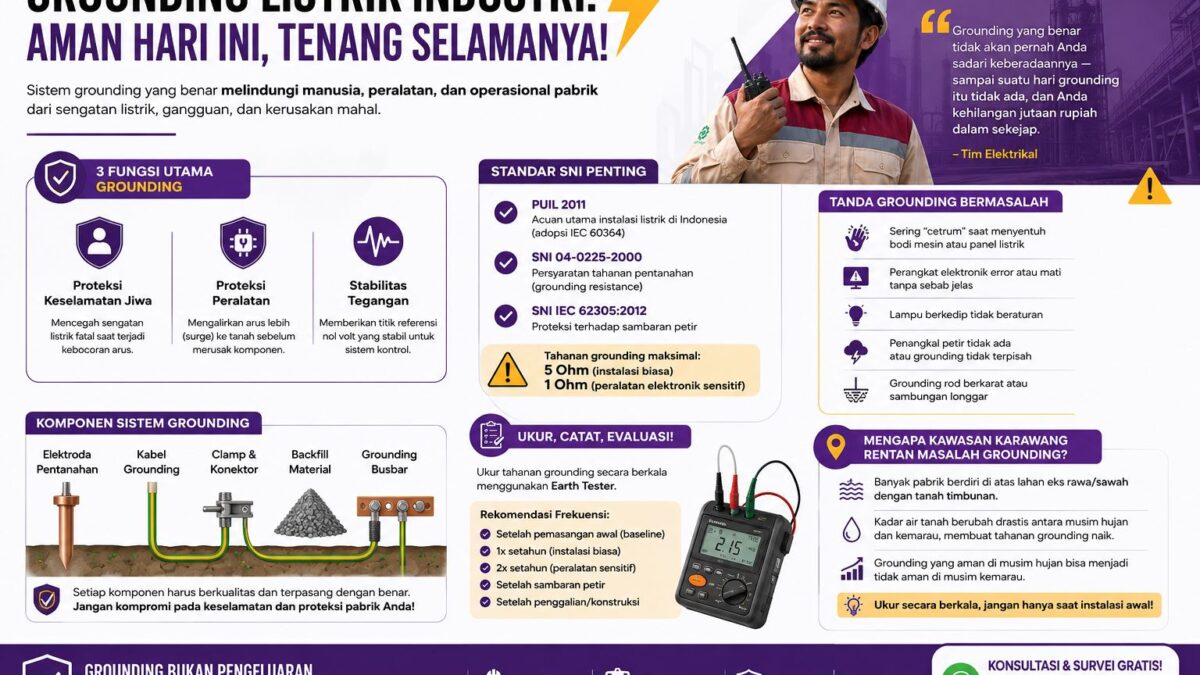

1. Grounding Bukan Aksesori, Tapi Kebutuhan Dasar
Banyak yang menganggap grounding sebagai “pelengkap” instalasi listrik. Anggapan ini keliru, dan seringkali berbahaya.
Grounding listrik industri SNI adalah sistem yang menghubungkan peralatan listrik ke bumi (tanah) dengan tujuan mengalirkan arus listrik berlebih — baik karena gangguan, lonjakan, atau sambaran petir — langsung ke tanah, bukan ke perangkat atau ke tubuh manusia.
Tanpa grounding yang baik, arus liar akan mencari jalur sendiri. Dan jalur termudah seringkali adalah melalui tubuh operator yang kebetulan menyentuh mesin. Atau melalui komponen elektronik sensitif di dalam panel kontrol. Hasilnya? Kecelakaan kerja atau kerusakan peralatan mahal.
Tiga Fungsi Utama Grounding yang Jarang Diketahui
- Proteksi keselamatan jiwa — mencegah sengatan listrik fatal saat terjadi kebocoran arus ke bodi peralatan.
- Proteksi peralatan — mengalirkan arus lebih (surge) ke tanah sebelum merusak komponen elektronik.
- Stabilitas referensi tegangan — memberikan titik referensi nol volt yang stabil untuk sistem kontrol dan instrumentasi.
Ketika fungsi-fungsi ini tidak terpenuhi, listrik di pabrik Anda bekerja seperti jalanan tanpa marka — kacau, berbahaya, dan tidak bisa diprediksi.
2. Standar SNI yang Wajib Anda Kenali
Di Indonesia, sistem grounding diatur dalam beberapa standar. Yang paling relevan untuk lingkungan industri:
- PUIL 2011 (Persyaratan Umum Instalasi Listrik 2011) — mengadaptasi IEC 60364, menjadi acuan utama instalasi listrik di Indonesia, termasuk grounding.
- SNI 04-0225-2000 — standar nasional untuk instalasi listrik arus kuat, termasuk persyaratan tahanan pentanahan (grounding resistance).
- SNI IEC 62305:2012 — standar proteksi terhadap sambaran petir, termasuk sistem grounding untuk penangkal petir.
Angka kunci yang harus Anda ingat: tahanan grounding maksimal 5 Ohm untuk instalasi biasa, dan maksimal 1 Ohm untuk area dengan peralatan elektronik sensitif (ruang server, panel kontrol, laboratorium).
Jika tahanan grounding di pabrik Anda lebih dari 5 Ohm, sistem Anda TIDAK memenuhi standar SNI. Dan itu berarti Anda beroperasi di zona bahaya.
3. Mengapa Pabrik di Karawang Sangat Rentan Masalah Grounding?
Sebagai kontraktor industri Karawang yang sering melakukan audit grounding di berbagai pabrik, kami menemukan pola yang menarik.
Banyak pabrik di kawasan industri Karawang berdiri di atas lahan eks rawa atau sawah yang sudah ditimbun. Tanah timbunan ini memiliki karakteristik berbeda dari tanah asli. Kadar airnya berubah-ubah drastis antara musim hujan dan kemarau. Dan karena resistivitas tanah sangat dipengaruhi oleh kadar air, nilai tahanan grounding bisa melonjak di musim kemarau — persis saat risiko kebakaran akibat listrik justru lebih tinggi.
Kami pernah mengukur grounding sebuah pabrik di kawasan Suryacipta yang di musim hujan menunjukkan 3 Ohm (aman). Empat bulan kemudian, di puncak kemarau, angkanya naik menjadi 18 Ohm — jauh di atas batas aman.
Masalah lain: pemasangan grounding yang asal-asalan oleh kontraktor bangunan yang tidak paham kelistrikan. Mereka menanam batang copper rod sedalam 1 meter, menganggap sudah cukup. Padahal untuk tanah timbunan dengan resistivitas tinggi, grounding rod perlu ditanam hingga 3-6 meter, atau bahkan memerlukan sistem grounding kimiawi (chemical grounding).
4. Komponen Sistem Grounding Industri yang Benar
Sistem grounding industri tidak semata-mata “batang tembaga ditancapkan ke tanah”. Ada beberapa komponen yang harus bekerja bersama.
| Komponen | Fungsi | Material Standar |
|---|---|---|
| Elektroda pentanahan (ground rod) | Kontak fisik dengan tanah, tempat arus dialirkan | Copper rod diameter 5/8″ atau 3/4″, panjang minimal 3 meter |
| Kabel grounding | Menghubungkan peralatan ke elektroda | Kabel BC (Bare Copper) atau kabel hijau-kuning, ukuran minimal 25 mm² untuk industri |
| Clamp dan konektor | Sambungan antar komponen | Bronze atau copper alloy (bukan besi — nanti berkarat) |
| Backfill material | Mengurangi resistivitas tanah di sekitar elektroda | Bentonit, grounding cement, atau campuran garam + arang + tanah |
| Grounding busbar | Titik kumpul semua kabel grounding di dalam bangunan | Tembaga dengan lubang baut, terisolasi dari struktur bangunan |
Setiap komponen di atas harus berkualitas. Kami sering menemukan grounding rod yang terbuat dari besi dilapisi tembaga tipis — setelah 2 tahun di tanah, lapisan tembaga terkelupas, besi di dalamnya berkarat, dan grounding tidak berfungsi lagi.
5. Cara Mengukur Apakah Grounding Anda Masih Baik
Banyak klien kaget ketika kami katakan: grounding yang bagus sekalipun bisa menjadi tidak bagus seiring waktu.
Korosi pada elektroda, perubahan struktur tanah, atau sambaran petir berulang bisa mengubah karakteristik grounding. Itulah mengapa pengukuran berkala adalah keharusan, bukan pilihan.
Sebagai kontraktor konstruksi Karawang yang juga menyediakan jasa pengukuran grounding, berikut metode yang benar:
Metode 3-Point (Fall of Potential)
Metode paling akurat dan paling umum digunakan untuk grounding industri. Membutuhkan dua elektroda bantu yang ditanam sementara, kemudian alat ukur (Earth Tester) menghitung tahanan dengan prinsip jatuh tegangan.
Cocok untuk: grounding tunggal dan grounding grid skala kecil-menengah.
Metode Clamp-On (Stakeless)
Metode modern tanpa perlu menanam elektroda bantu. Cepat dan mudah, tapi hanya bisa dilakukan jika ada loop (sistem grounding yang sudah terhubung dengan netral utilitas).
Cocok untuk: pengukuran rutin di gedung dengan grounding yang sudah terhubung ke grid utilitas.
Berapa Sering Harus Diukur?
- Setelah pemasangan awal — sebagai baseline data
- Setahun sekali untuk grounding biasa
- Enam bulan sekali untuk area dengan peralatan sensitif (server, kontrol proses, lab)
- Setelah sambaran petir di dekat bangunan
- Setelah ada penggalian atau konstruksi di sekitar area grounding
6. Tanda-Tanda Grounding Anda Sudah Bermasalah
Tidak perlu menunggu alat ukur atau inspeksi tahunan. Ada tanda-tanda fisik yang bisa Anda deteksi sejak dini.
- Karyawan sering merasakan “cetrum” ringan saat menyentuh bodi mesin atau panel listrik. Ini tanda kebocoran arus yang tidak dialirkan dengan baik ke tanah.
- Perangkat elektronik mati atau error tanpa sebab jelas — PLC reset sendiri, komputer mati mendadak, inverter sering trip.
- Lampu listrik berkedip-kedip tidak beraturan, bahkan saat tidak ada beban besar yang menyala.
- Penangkal petir tidak pernah dipasang atau sudah rusak — justru ini membuat grounding semakin kritis, karena sambaran petir yang disalurkan penangkal petir membutuhkan grounding yang sangat baik.
- Grounding rod yang terlihat berkarat parah atau kabel grounding yang putus/lepas dari sambungan.
Jika satu atau lebih tanda di atas muncul, jangan tunda. Panggil teknisi untuk mengukur grounding Anda.
7. Memperbaiki Grounding yang Rusak: Bisakah Tanpa Menggali Semua?
Kabar baiknya: ya, bisa. Tidak selalu perlu menggali seluruh area pabrik.
Sebagai perusahaan jasa konstruksi yang sering menangani perbaikan grounding tanpa mengganggu operasional pabrik, ini opsi yang tersedia:
Menambah Grounding Rod Paralel
Jika tahanan grounding terlalu tinggi karena satu rod tidak cukup, Anda bisa menambahkan rod kedua, ketiga, atau keempat dengan jarak minimal 3 meter antar rod. Semakin banyak rod paralel, semakin rendah tahanan total.
Chemical Grounding Rod
Untuk tanah dengan resistivitas sangat tinggi (pasir, batu, tanah kering), chemical grounding rod menjadi solusi. Rod ini berisi garam mineral yang perlahan meresap ke tanah sekitar, menurunkan resistivitas secara permanen. Harga lebih mahal dari copper rod biasa, tapi efektivitasnya sangat tinggi untuk kasus tanah sulit.
Grounding Enhancement Material (GEM)
Jika Anda sudah memiliki grounding rod tetapi tahanannya masih tinggi, Anda bisa menggali sekitar rod, mengisi lubang dengan bentonit atau grounding cement, lalu menimbun kembali. Material ini mempertahankan kelembaban di sekitar rod dan menyediakan jalur konduktif yang lebih baik.
Kami selalu merekomendasikan pengukuran ulang setelah perbaikan. Jangan puas dengan “kira-kira sudah bagus”.
8. Kesalahan Fatal dalam Pemasangan Grounding Industri
Ini daftar kesalahan yang KAMI SAKSIKAN LANGSUNG di lapangan. Bukan teori. Bukan “kata orang”.
Menggunakan Besi atau Baja sebagai Elektroda
Masih banyak ditemukan di pabrik-pabrik tua: pipa besi atau baja yang ditanam sebagai grounding. Besi berkarat dalam hitungan tahun. Karat adalah isolator, bukan konduktor. Hasilnya: setelah 3-5 tahun, grounding tidak berfungsi sama sekali.
Kabel Grounding Terlalu Kecil
Menggunakan kabel NYA 2.5 mm² untuk grounding seluruh pabrik. Saat terjadi lonjakan arus, kabel ini akan terbakar seperti sekring. Gunakan kabel minimal 25 mm² untuk industri — atau sesuai perhitungan beban.
Sambungan yang Tidak Kuat
Mengikat kabel grounding ke rod hanya dengan kawat ikat atau clamp besi yang berkarat. Seiring waktu, sambungan longgar atau terputus. Grounding yang terputus = tidak ada grounding. Gunakan clamp dari copper alloy dengan baut yang dikencangkan dengan benar.
Menanam Grounding di Tempat yang Salah
Menanam rod tepat di samping pondasi beton atau di area yang sering kering karena terik matahari langsung. Pondasi beton memiliki resistivitas tinggi. Tanah kering juga resistivitasnya tinggi. Pilih lokasi yang teduh dan lembab jika memungkinkan.
Tidak Melakukan Pengukuran Setelah Pemasangan
“Sudah kami tanam sedalam 2 meter, pasti bagus.” Tidak ada jaminan. Tanah berbeda-beda. Hanya alat ukur yang bisa memastikan. Tanpa pengukuran, Anda hanya berharap — bukan mengandalkan fakta.
9. Grounding untuk Penangkal Petir: Kebutuhan yang Sering Terlupakan
Jika pabrik Anda memiliki penangkal petir (air terminal), maka grounding untuk penangkal petir adalah sistem yang terpisah dari grounding listrik biasa. Ini sangat penting.
Sambaran petir membawa arus hingga 200.000 Ampere. Arus sebesar itu akan merusak peralatan elektronik jika dialirkan melalui grounding yang sama. Standar mensyaratkan grounding penangkal petir minimal berjarak 10 meter dari grounding listrik, atau menggunakan isolator spark gap jika tidak memungkinkan.
Layanan jasa renovasi bangunan Karawang yang kami tawarkan seringkali mencakup pemasangan ulang grounding penangkal petir pada bangunan lama yang tidak pernah memiliki sistem proteksi petir yang benar. Banyak bangunan industri tua yang memiliki penangkal petir, tapi grounding-nya menyatu dengan grounding listrik — ini lebih berbahaya daripada tidak punya penangkal petir sama sekali.
Standar Grounding Penangkal Petir
- Tahanan grounding maksimal 1 Ohm (lebih ketat dari grounding biasa)
- Minimal 2 titik grounding untuk satu bangunan
- Jarak antar minimal 10 meter
- Material kabel minimal BC 50 mm²
- Dilengkapi dengan down conductor yang lurus (tidak boleh ada sambungan tikungan tajam)
10. Pertanyaan Paling Sering Klien Kami Ajukan Soal Grounding
❓ “Apakah bangunan lama masih mungkin dipasang grounding tanpa membongkar semuanya?”
Ya, sangat mungkin. Kami sering memasang grounding untuk bangunan tua dengan cara: mengebor lantai beton di titik strategis (biasanya dekat panel utama), menanam grounding rod di luar bangunan yang berdekatan, lalu menghubungkannya melalui lubang yang sudah dibuat. Tidak perlu membongkar seluruh bangunan.
❓ “Berapa biaya pemasangan grounding untuk pabrik skala sedang?”
Sangat bervariasi tergantung jenis tanah dan jumlah titik. Gambaran kasar: untuk satu titik grounding dengan copper rod 3 meter, kabel 25 mm² sepanjang 15 meter, dan backfill material: Rp 2,5 juta – Rp 5 juta per titik. Pabrik skala sedang biasanya butuh 3-6 titik grounding. Chemical grounding rod lebih mahal, sekitar Rp 3-5 juta per rod.
❓ “Apakah grounding perlu diganti secara berkala?”
Yang perlu diganti hanya jika sudah rusak/berkarat parah. Yang HARUS dilakukan secara berkala adalah PENGUKURAN. Ukur tahanan grounding setiap 6-12 bulan. Jika nilainya masih di bawah 5 Ohm, grounding Anda masih baik. Jika sudah di atas, Anda perlu perbaikan.
❓ “Apa beda grounding dan netral?”
Ini pertanyaan bagus. Netral adalah jalur balik arus listrik dalam kondisi normal. Grounding adalah jalur untuk arus abnormal (kebocoran, lonjakan, petir). Di panel listrik, netral dan grounding hanya dihubungkan pada satu titik (di sumber, misalnya trafo). Di peralatan, keduanya TIDAK boleh dihubungkan sembarangan. Kesalahan umum: menghubungkan netral dan grounding di stopkontak — ini sangat berbahaya.
❓ “Saya pakai genset, apakah grounding tetap diperlukan?”
Ya, bahkan lebih diperlukan. Genset memiliki sistem netral yang terapung (floating) jika tidak digrounding. Tanpa grounding, jika terjadi kebocoran arus di peralatan yang disuplai genset, tidak ada jalur aman ke tanah. Ujung-ujungnya, arus akan mencari jalur melalui tubuh manusia.
Grounding Adalah Asuransi Termurah untuk Pabrik Anda
Pada akhirnya, ini yang ingin kami sampaikan: sistem grounding yang benar adalah bentuk asuransi paling murah untuk pabrik Anda.
Biaya pemasangan grounding yang benar mungkin beberapa juta hingga puluhan juta rupiah. Tapi biaya itu sebanding dengan risiko: satu kali peralatan elektronik rusak karena lonjaran listrik bisa bernilai ratusan juta. Satu kali kecelakaan kerja akibat setrum bisa bernilai nyawa — yang tidak ternilai dengan uang.
Grounding listrik industri SNI bukanlah kemewahan. Ini adalah standar minimal yang seharusnya ada di setiap bangunan industri. Jika pabrik Anda belum memilikinya, atau belum pernah diukur ulang dalam 2 tahun terakhir, maka saatnya bertindak.
“Electricity is a servant that, when treated properly, works silently. When ignored, it kills without warning.”
— Nikola Tesla, Penemu dan Insinyur Listrik
Demikianlah, listrik adalah pembantu yang hebat jika kita menghormatinya — dan grounding adalah bentuk rasa hormat paling dasar yang bisa Anda berikan.
Mengakhiri artikel ini, kami ingin mengingatkan: jangan tunggu sampai terjadi kecelakaan atau kerusakan baru bertindak. Grounding bukan sistem yang “nanti saja” atau “lupakan saja”. Grounding yang baik hanya akan Anda sadari ketika ia tidak ada — dan saat itu biasanya sudah terlambat.
PT NIKI FOUR, terdaftar resmi di Direktorat Jenderal Administrasi Hukum Umum, Kementerian Hukum Republik Indonesia, beroperasi dari Karawang. Kami melayani berbagai kawasan industri di Karawang, Cikarang, hingga Bekasi.
Tim elektrikal kami siap mengunjungi lokasi Anda, melakukan pengukuran grounding menggunakan Earth Tester kalibrasi, dan memberikan rekomendasi perbaikan jika ditemukan tahanan yang melebihi standar. Survei awal kami lakukan tanpa biaya — karena kami tahu, banyak pabrik yang bahkan tidak tahu status grounding mereka saat ini.
📲 Hubungi kami melalui halaman kontak di website ini atau klik tombol WhatsApp di bagian bawah halaman.
Jangan tunggu sengatan listrik atau peralatan rusak untuk peduli pada grounding pabrik Anda.
